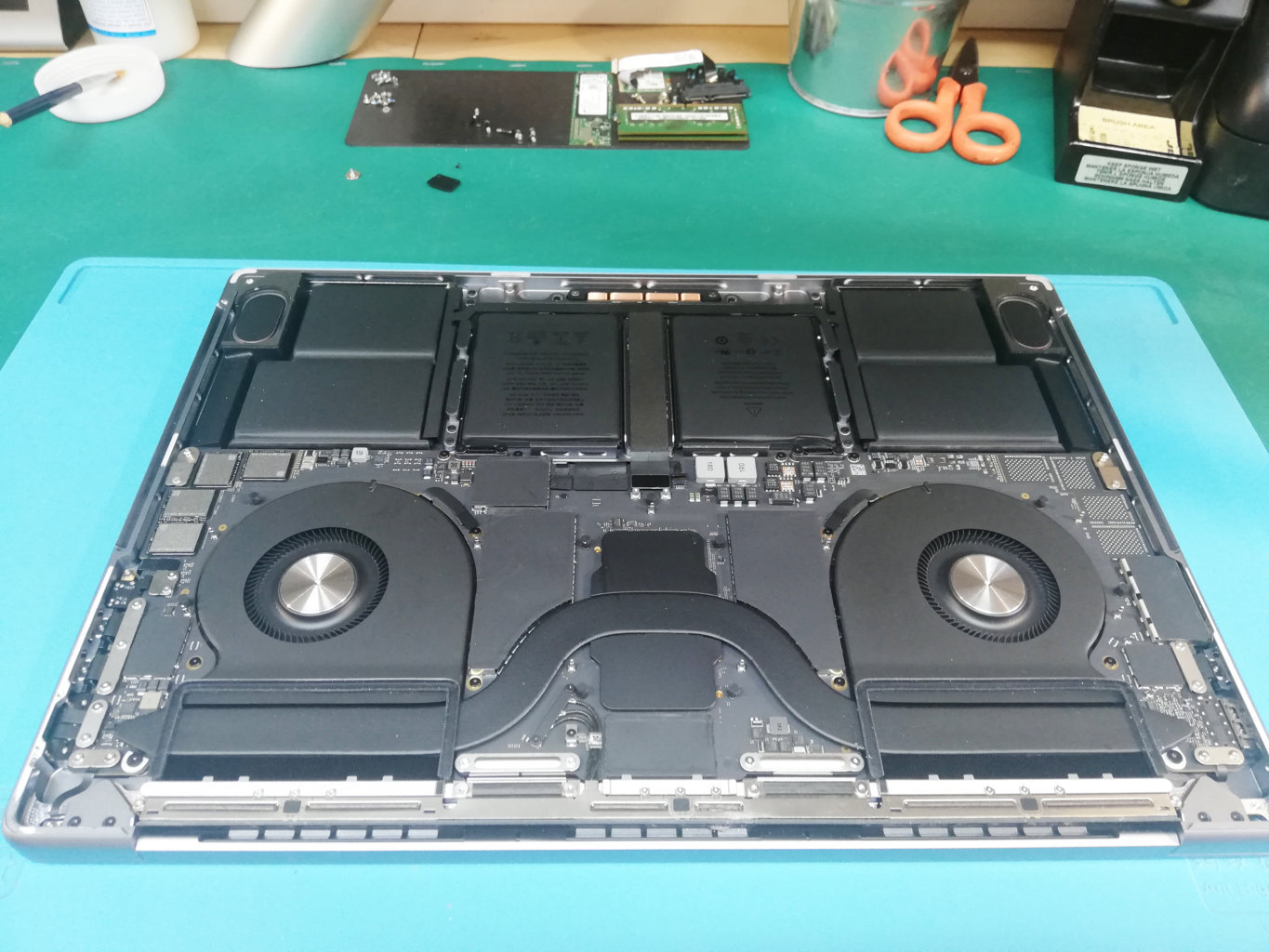

In questo articolo del blog MACFaaast ti mostriamo un intervento di riparazione su un MacBook Pro 16″ M2 (anno 2023, modello A2780) arrivato in laboratorio completamente morto.
Il problema
Il cliente riferisce che il MacBook Pro è stato spento regolarmente la sera e che, al mattino successivo, non si è più acceso, senza alcun segnale di vita.

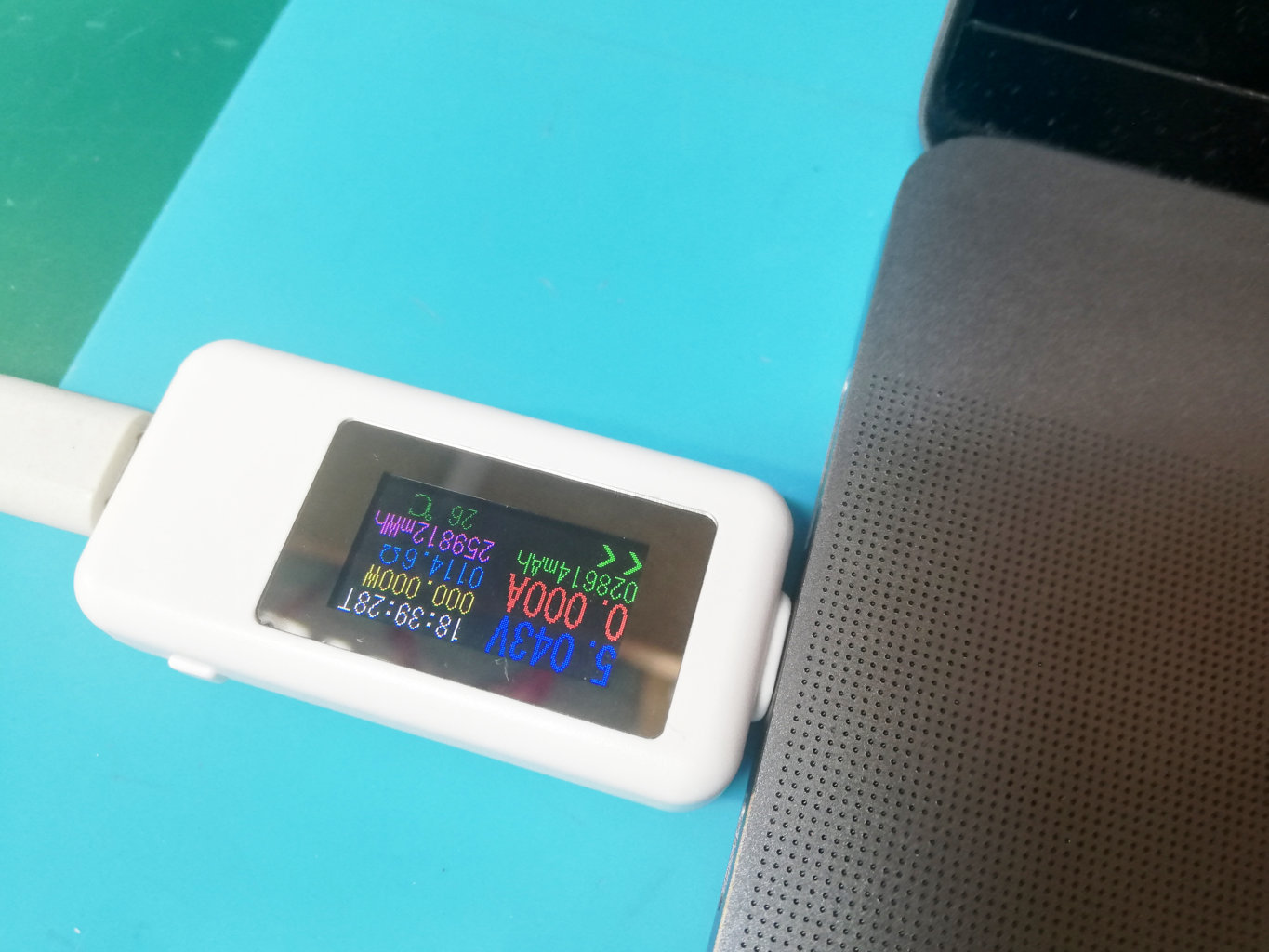

Alla prima analisi elettrica abbiamo riscontrato subito un’anomalia:
- su tutte le porte USB-C era presente solo una tensione di 5V
- mentre per il corretto funzionamento il sistema deve salire a 20V
Questa condizione impedisce completamente l’accensione del MacBook.
Analisi del guasto

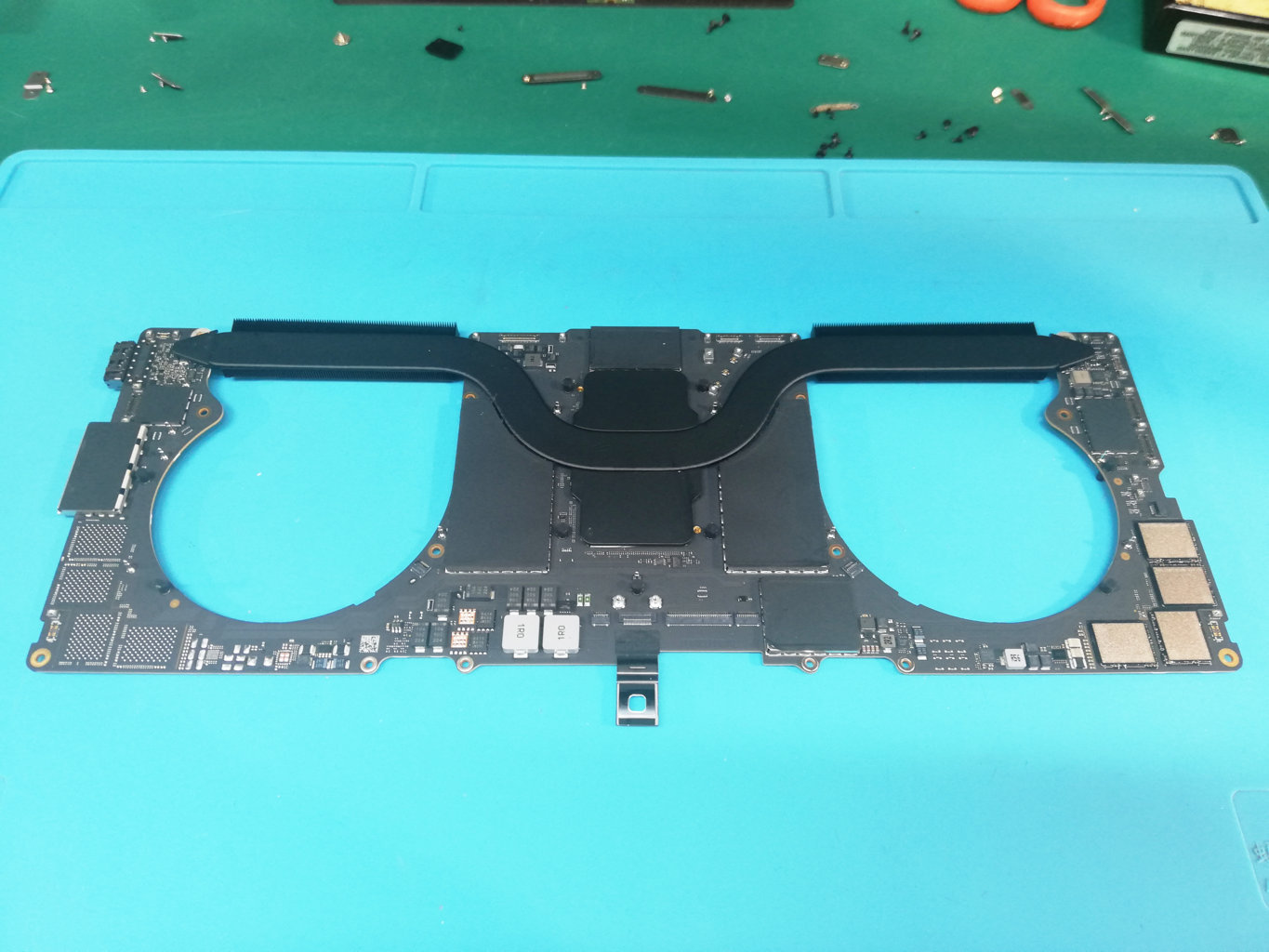

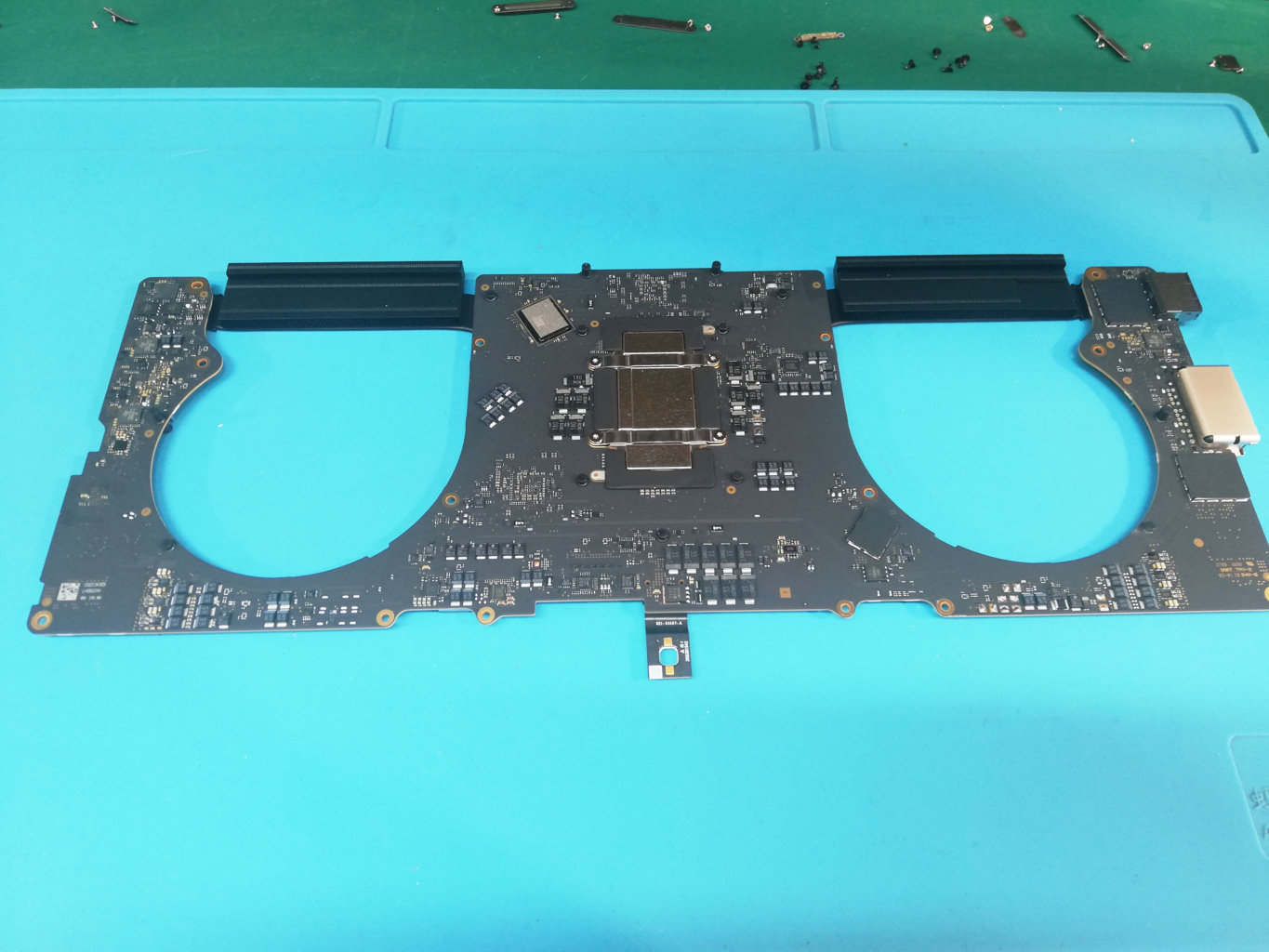

Dopo una lunga e accurata diagnosi sulla scheda logica, siamo riusciti a individuare la causa del problema in più condensatori in corto circuito.
I componenti difettosi erano presenti sulla linea PP3V8_AON, una tensione fondamentale perché:
- alimenta il chip PMU
- consente l’avvio delle sequenze di accensione del MacBook Pro
Con la linea PP3V8_AON compromessa, il sistema resta bloccato a 5V e non può avviarsi.
La riparazione

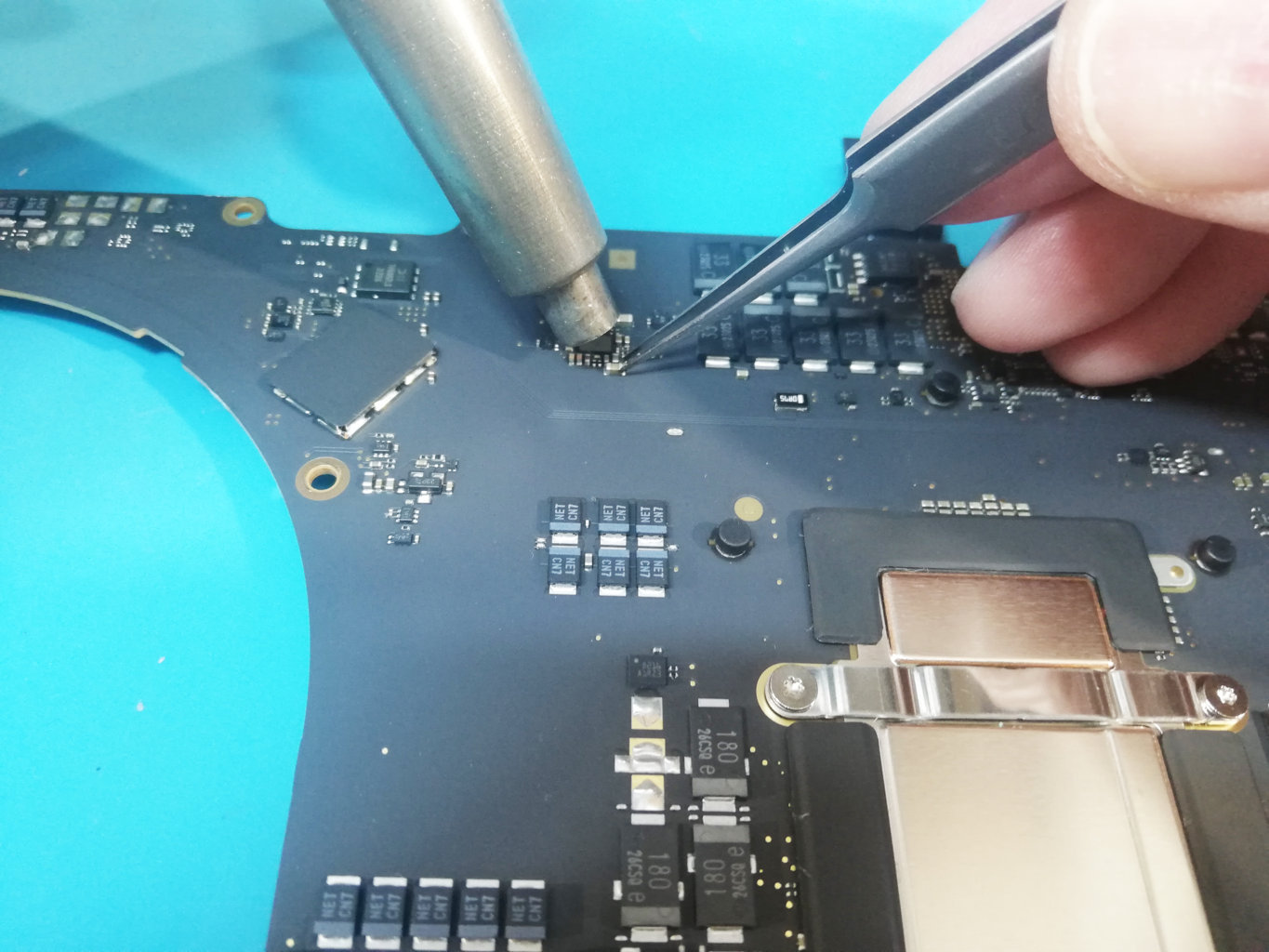

Per ripristinare il corretto funzionamento è stato necessario eseguire un intervento mirato sulla scheda logica, che ha previsto:

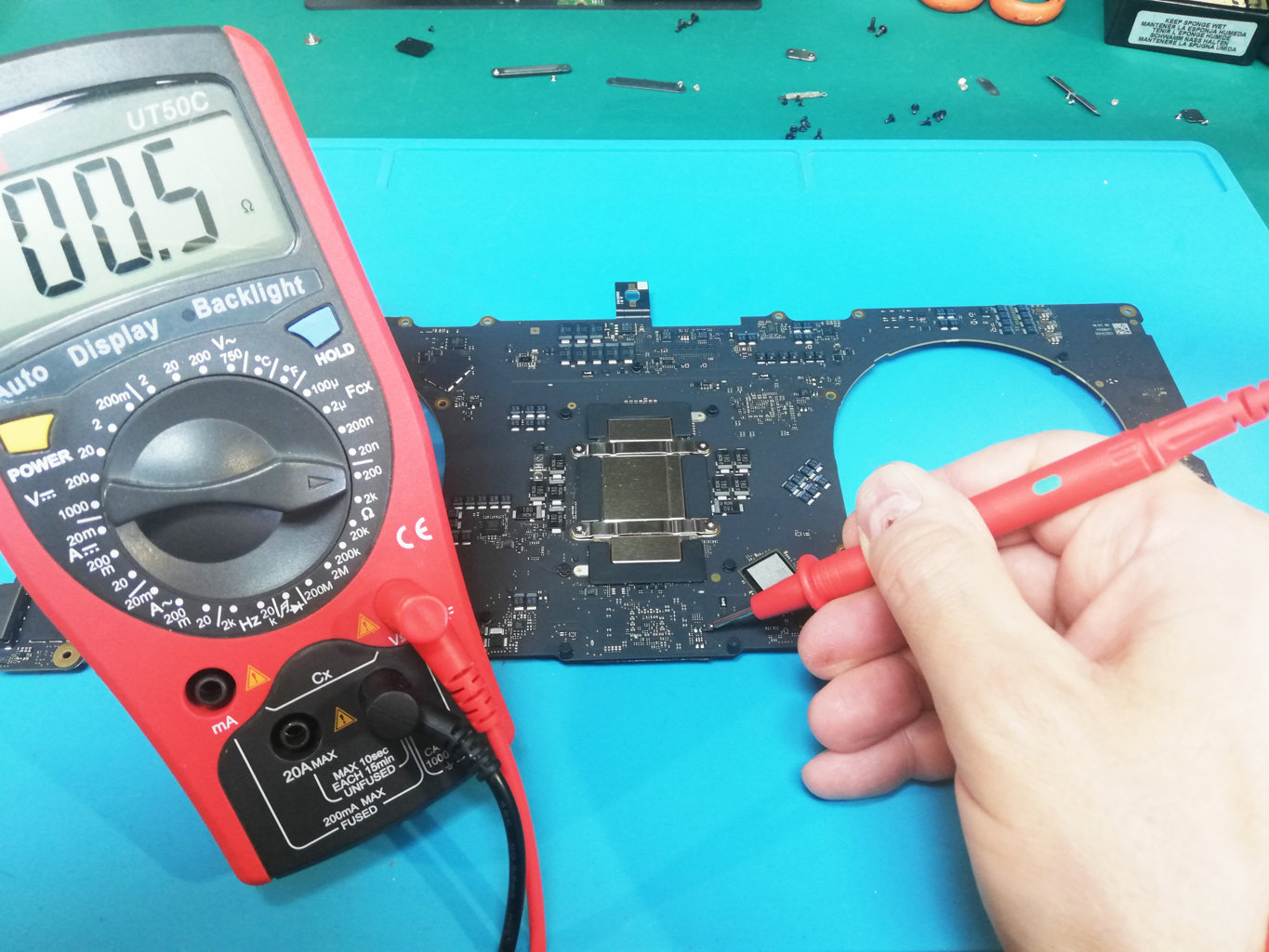

- individuazione dei condensatori in corto netto

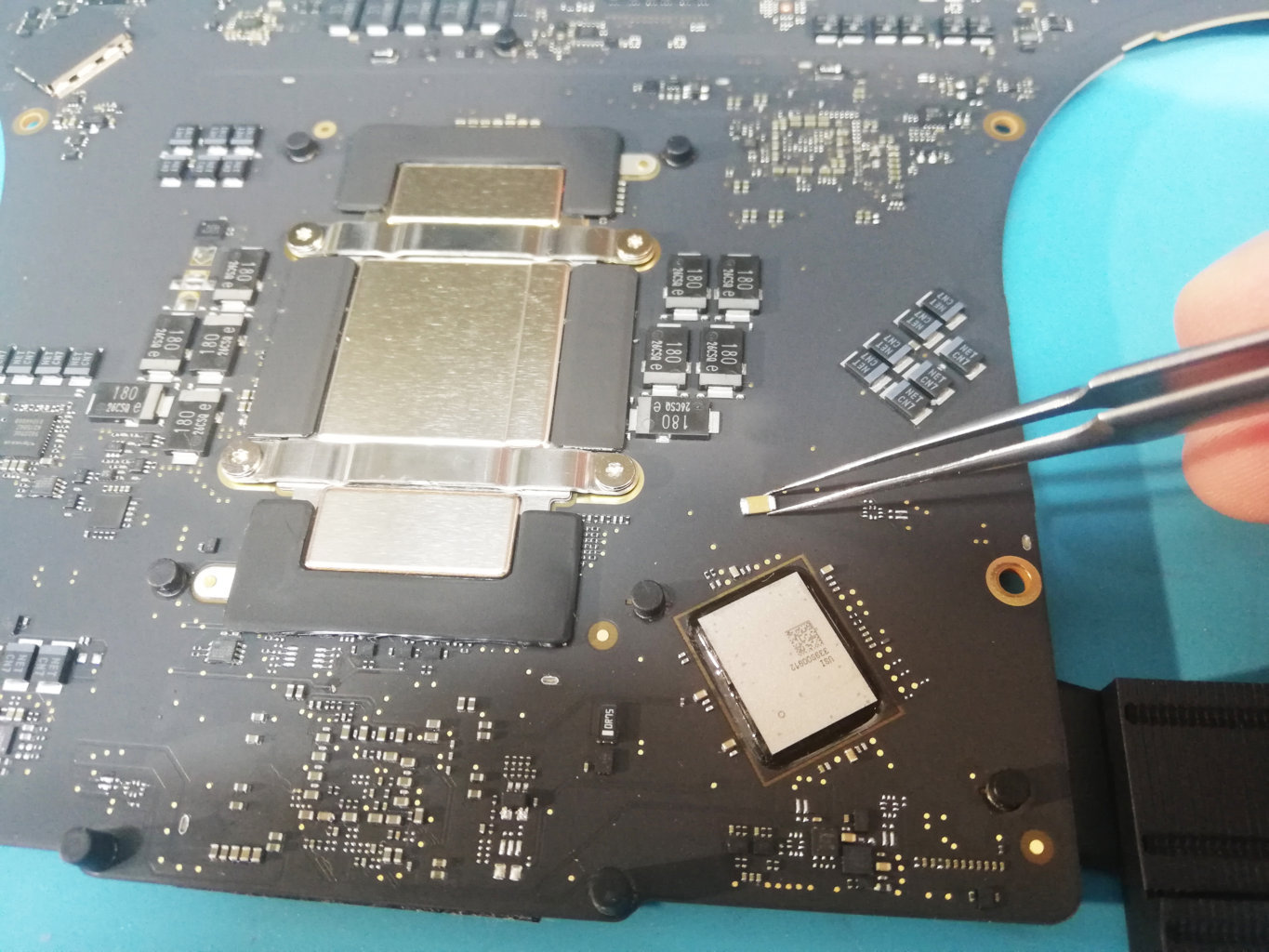

- rimozione dei componenti difettosi

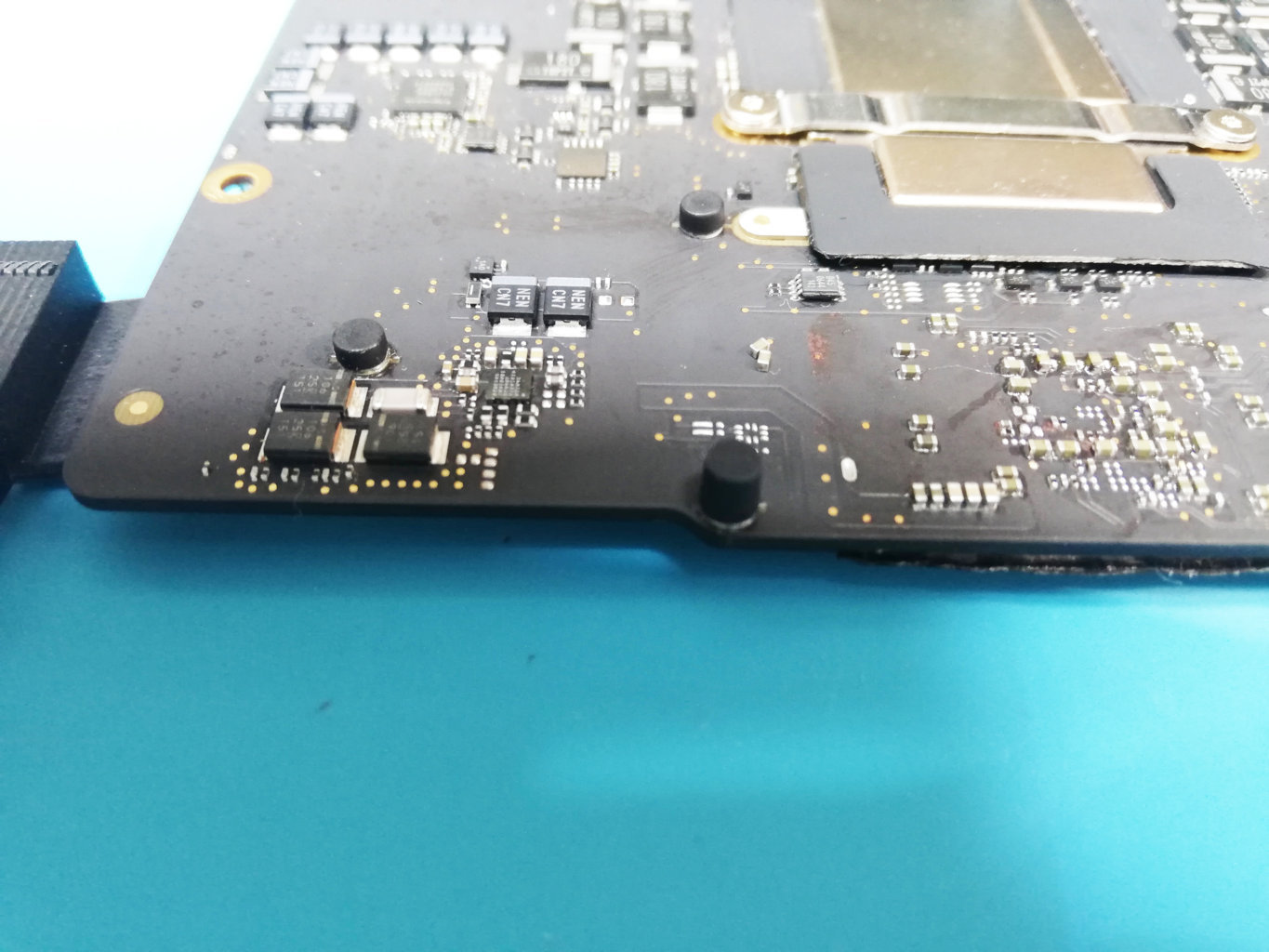

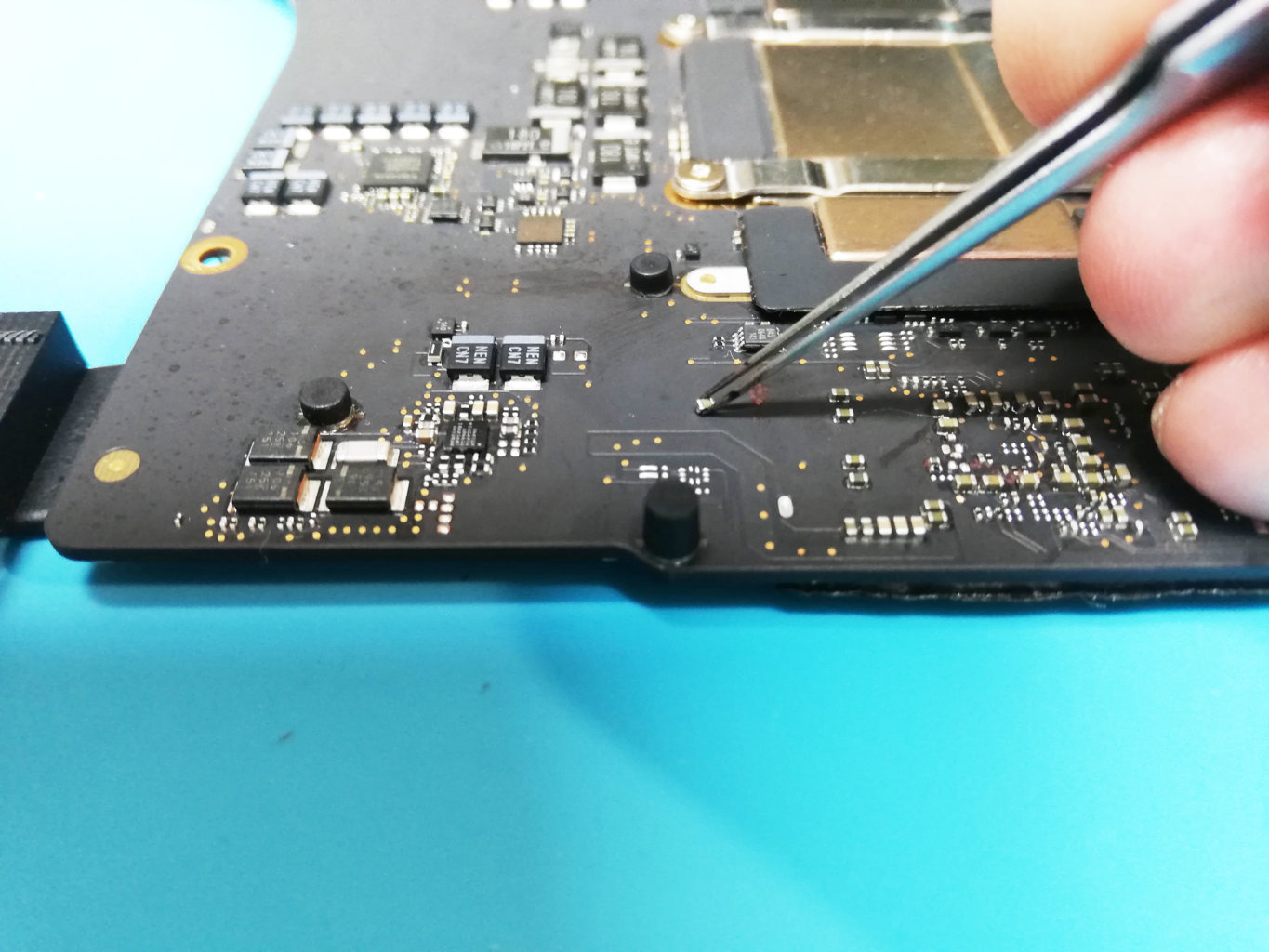

- sostituzione dei condensatori

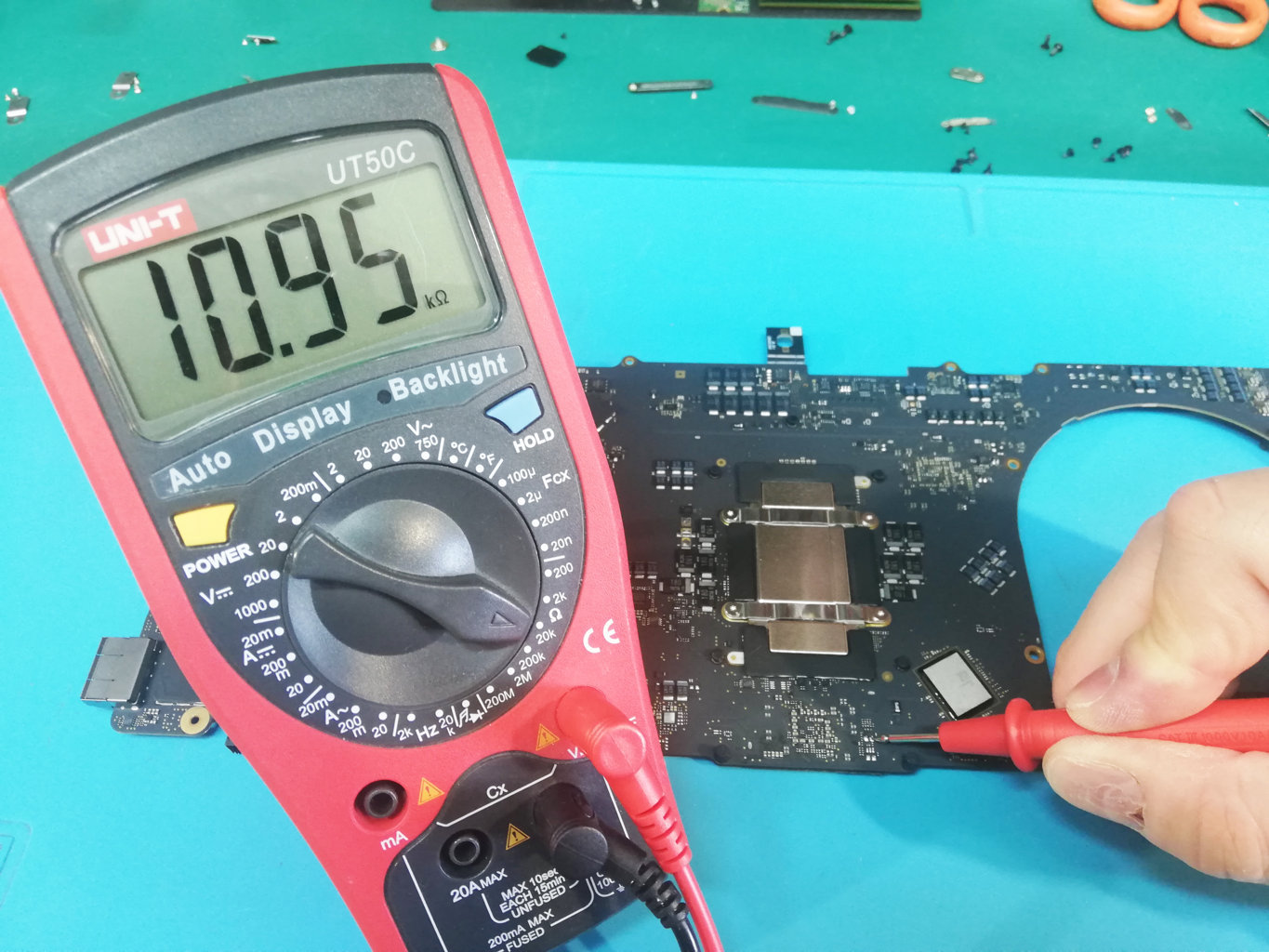

- ripristino completo della linea PP3V8_AON
Si tratta di una riparazione avanzata che richiede strumentazione professionale e competenze specifiche sui MacBook di ultima generazione.
Risultato finale

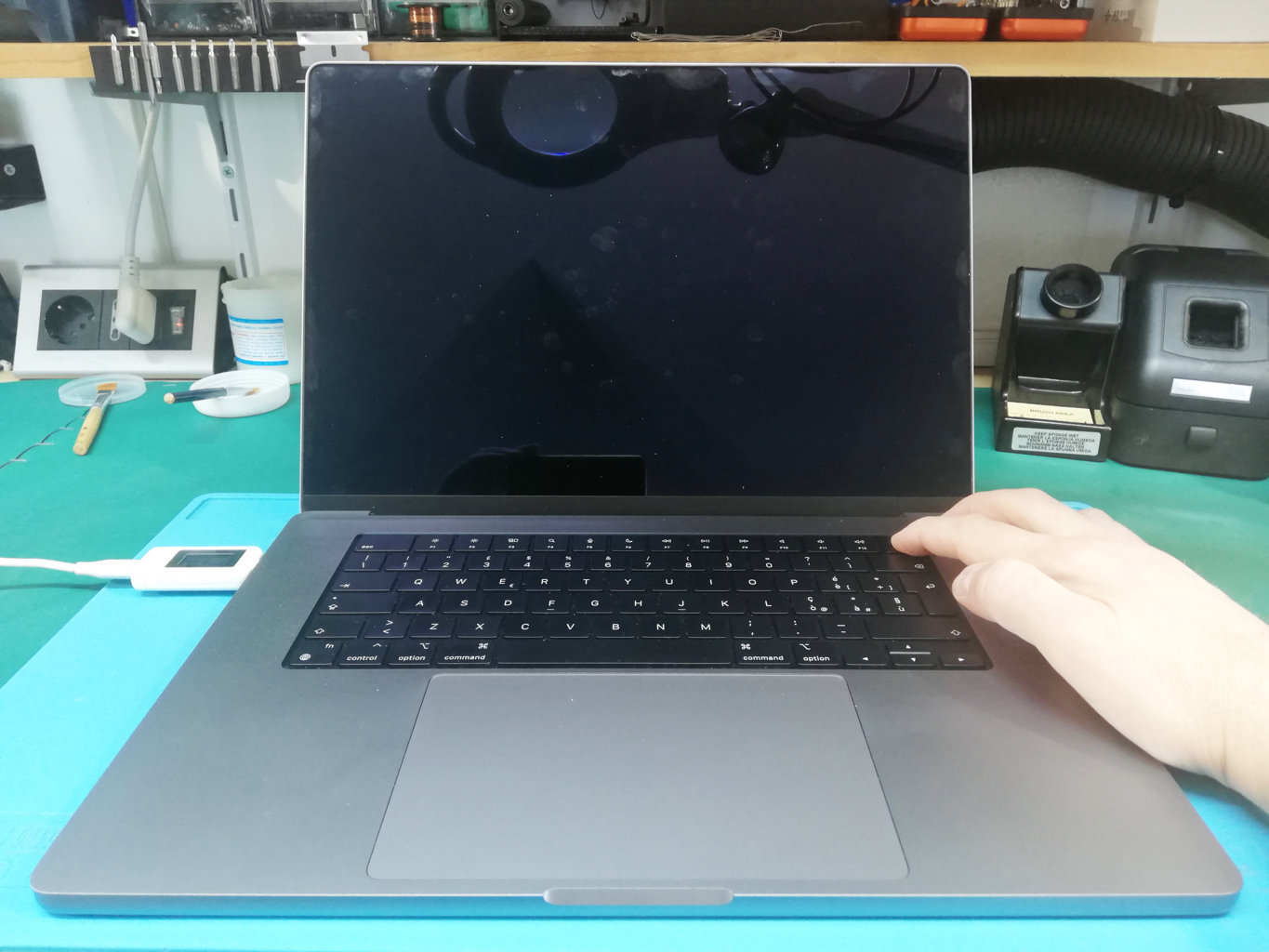

Dopo la riparazione:

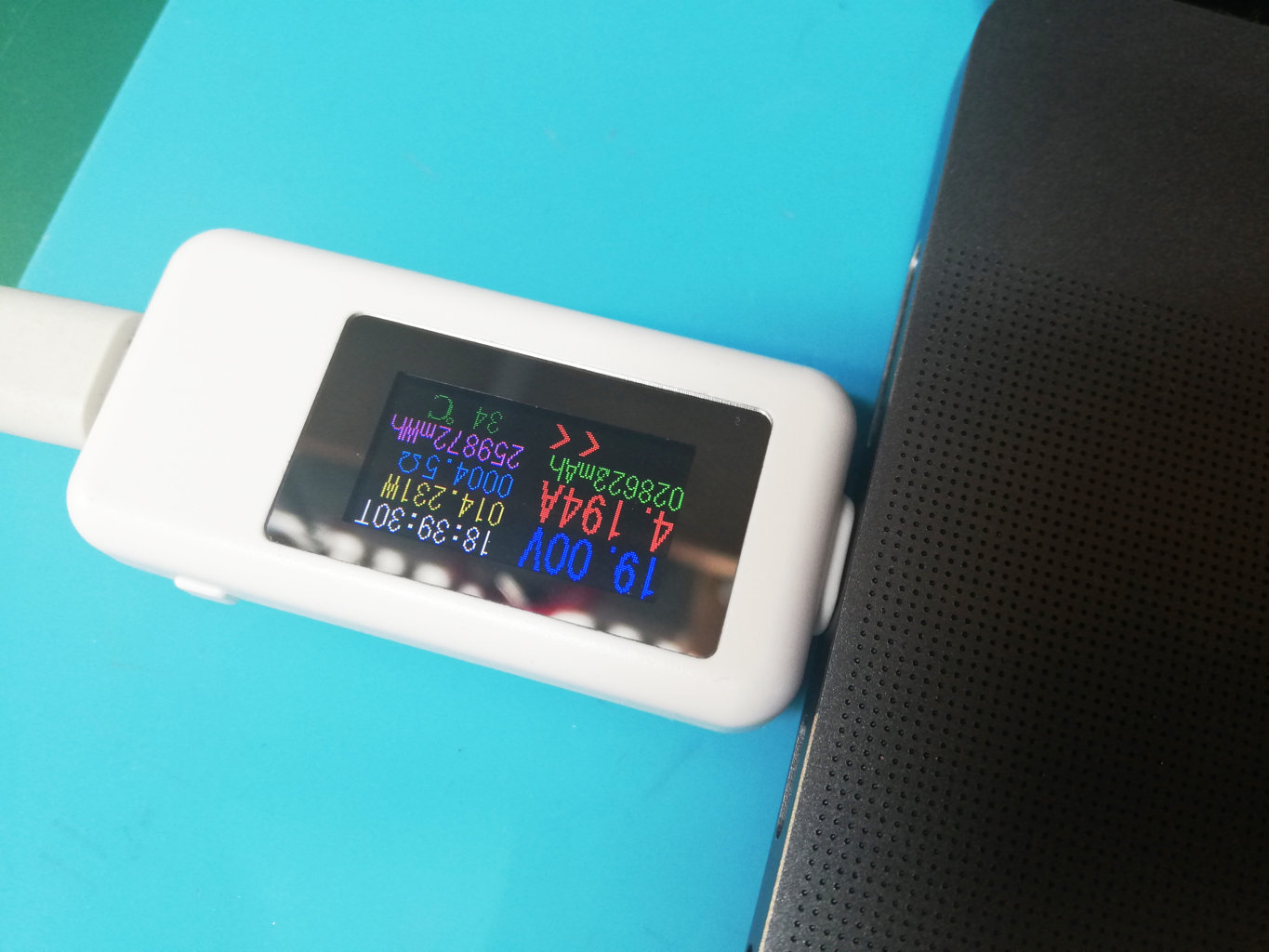

- la tensione è tornata correttamente a 20V

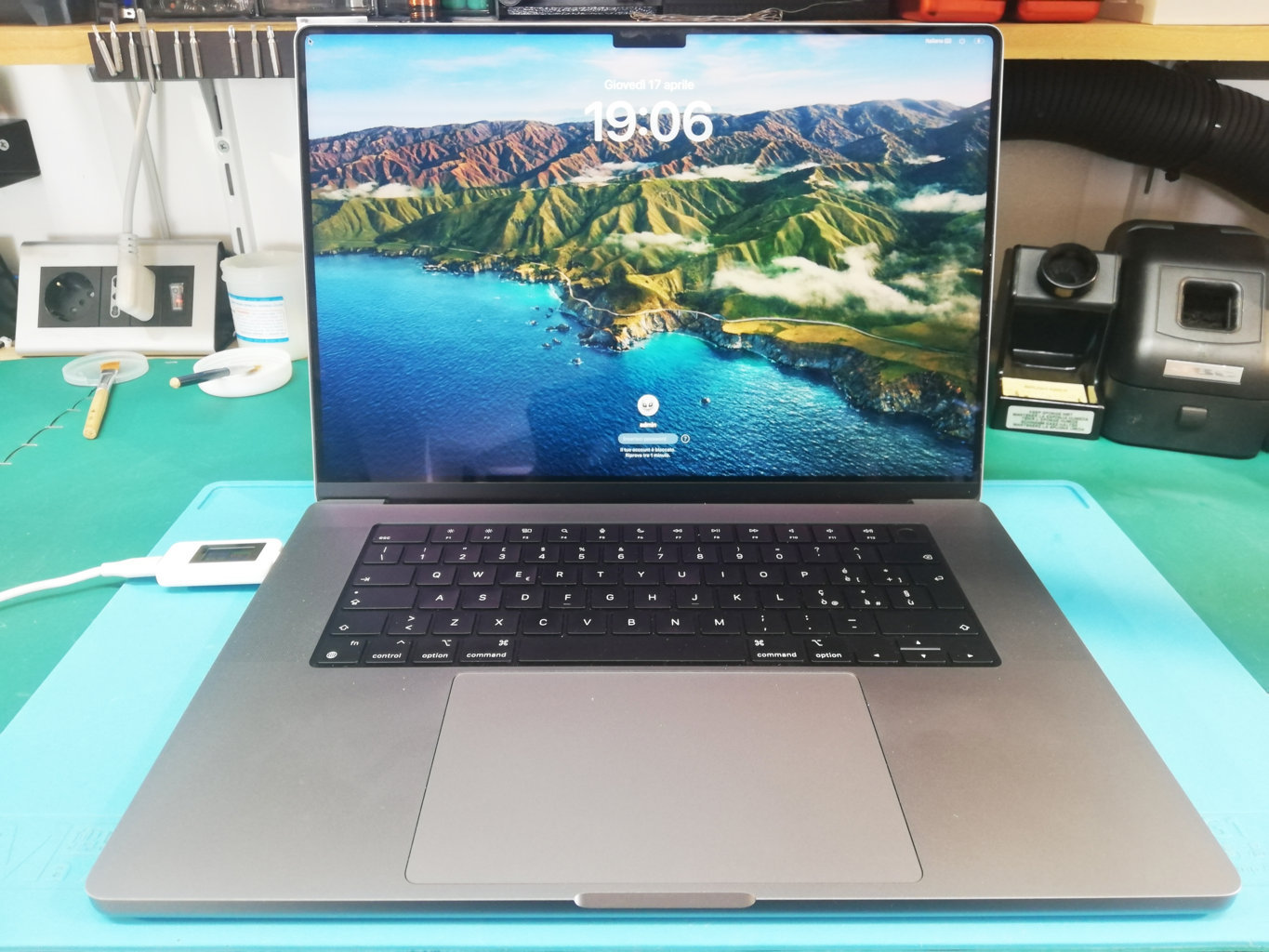

- il MacBook Pro 16″ M2 si accende regolarmente
- il sistema risulta stabile e perfettamente funzionante
Anche in questo caso, la riparazione ha evitato la sostituzione completa della scheda logica, con un importante risparmio per il cliente.
