Analizzeremo le cause del problema e vi guideremo attraverso la procedura di riparazione completa, con dettagli tecnici su ogni passaggio.
Descrizione del problema

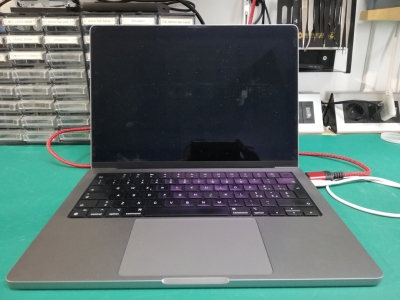

Il cliente ci ha riferito che durante l’utilizzo del MacBook Pro ha accidentalmente rovesciato mezzo bicchiere d’acqua sul tavolo. L’acqua è penetrata sotto la scocca del dispositivo, causando:
- spegnimento immediato del MacBook Pro
- successivo mancato avvio dello schermo
Durante la diagnosi preliminare, abbiamo rilevato:
- un corto circuito sulla linea PP5V_S2_MAIN, responsabile della distribuzione dell’alimentazione ai circuiti principali
- dopo la rimozione del corto, il MacBook si è riacceso, ma lo schermo è rimasto completamente nero, senza retroilluminazione
Il MacBook, però, funziona correttamente quando collegato a un monitor esterno, e il tasto Maiusc si illumina, confermando che il sistema è vivo ma la retroilluminazione non viene abilitata.
Analisi tecnica approfondita

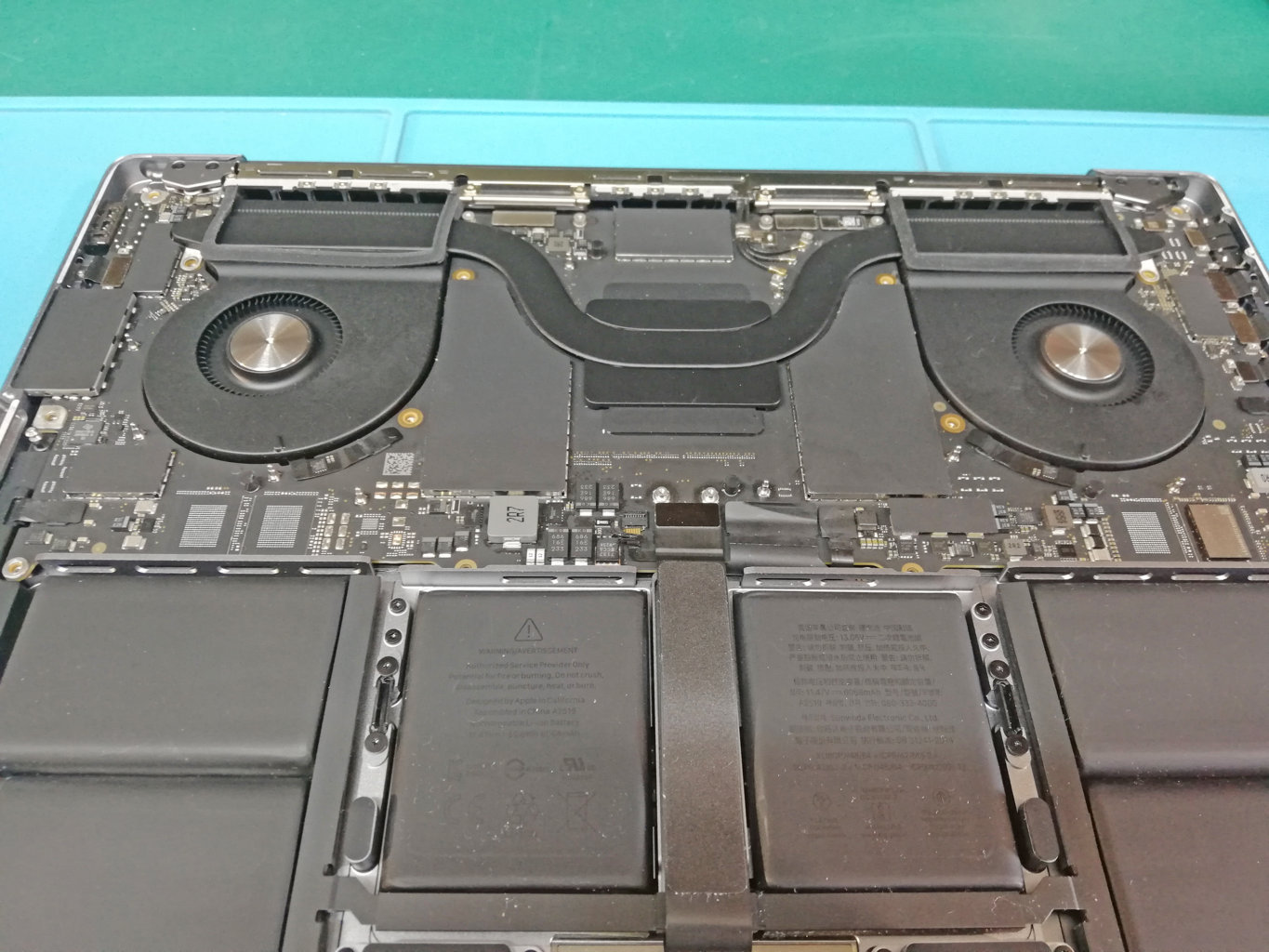

Durante la diagnosi dettagliata della scheda logica, abbiamo identificato il colpevole:
- il Chip RAA209100B1, responsabile dell’abilitazione dei Mosfet che gestiscono la retroilluminazione del display
- i segnali LUXE_UG2_R e LUXE_LG2_R erano assenti, impedendo l’attivazione dei LED del display
In pratica, il MacBook era perfettamente funzionante a livello logico e grafico, ma la retroilluminazione non poteva accendersi a causa del Chip difettoso.
Procedura di riparazione dettagliata
1. Risoluzione del corto sulla linea PP5V_S2_MAIN
- Identificazione del punto di corto circuito provocato dal contatto con il liquido
- Rimozione del corto per permettere l’avvio del MacBook Pro
- Verifica della stabilità della tensione e dell’assenza di altri corti sulla scheda
2. Analisi e verifica del Chip RAA209100B1
- Controllo del corretto funzionamento del Chip responsabile dei Mosfet
- Conferma dell’assenza dei segnali LUXE_UG2_R e LUXE_LG2_R
3. Sostituzione del Chip difettoso
- Rimozione del Chip RAA209100B1 con attrezzatura professionale
- Applicazione di Solder Paste PB e reballing per installare un nuovo Chip
- Verifica visiva e funzionale della saldatura per garantire un contatto perfetto e la corretta trasmissione dei segnali
4. Test finale e verifica funzionale
- Accensione del MacBook Pro per confermare che la retroilluminazione del display si attivi correttamente
- Esecuzione di test completi di stabilità e funzionamento dello schermo
- Controllo della funzionalità dei LED e dei Mosfet collegati alla retroilluminazione
Conclusione
La riparazione di un MacBook Pro M2 con schermo nero richiede una diagnosi accurata e competenze avanzate di microsaldatura. Grazie alla sostituzione precisa del Chip RAA209100B1, il MacBook Pro 14″ A2779 è tornato a funzionare correttamente, con lo schermo perfettamente illuminato e tutte le funzionalità ripristinate.
