In questo articolo del blog MACFaaast ti mostriamo un intervento di riparazione su un iMac 27″ Retina 5K (anno 2015, modello A1419) arrivato in laboratorio completamente morto.
Il problema
Il cliente riferisce che l’iMac è stato spento regolarmente la sera e che, al mattino successivo, non si è più acceso, senza alcun segnale di vita.
Per evitare il rischio di danneggiare il pannello durante il trasporto, l’iMac è stato spedito senza display montato, una precauzione importante su questo tipo di macchina.
Diagnosi iniziale

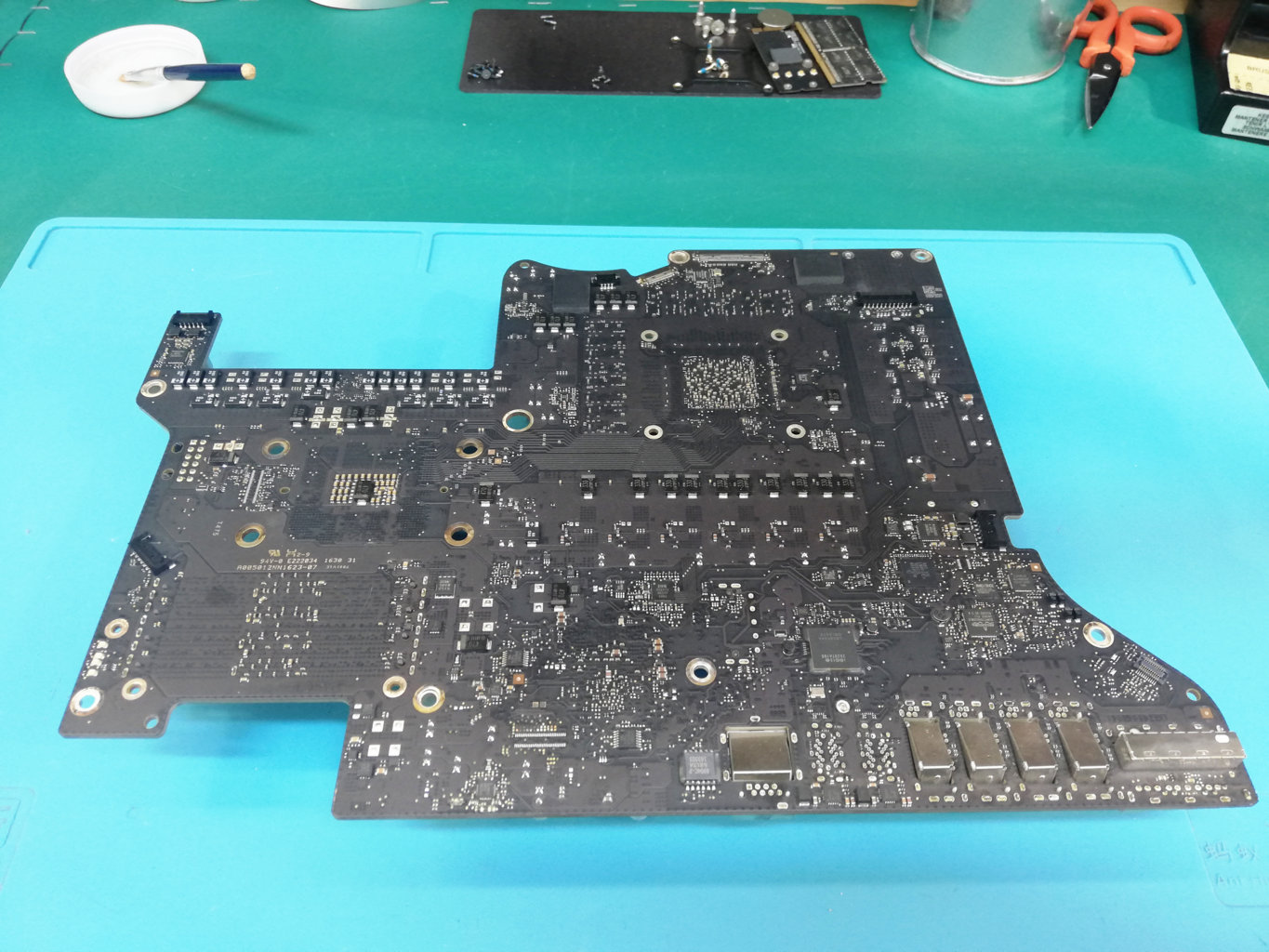

Alla prima verifica abbiamo controllato i LED diagnostici della scheda logica:
- tutti e quattro i LED risultavano spenti
- nemmeno il primo LED (che indica la corretta alimentazione della scheda madre) era acceso
Questo indicava un problema grave a livello di alimentazione o chipset.
Analisi del guasto
Dopo una lunga e approfondita analisi elettronica, siamo risaliti alla causa del problema:

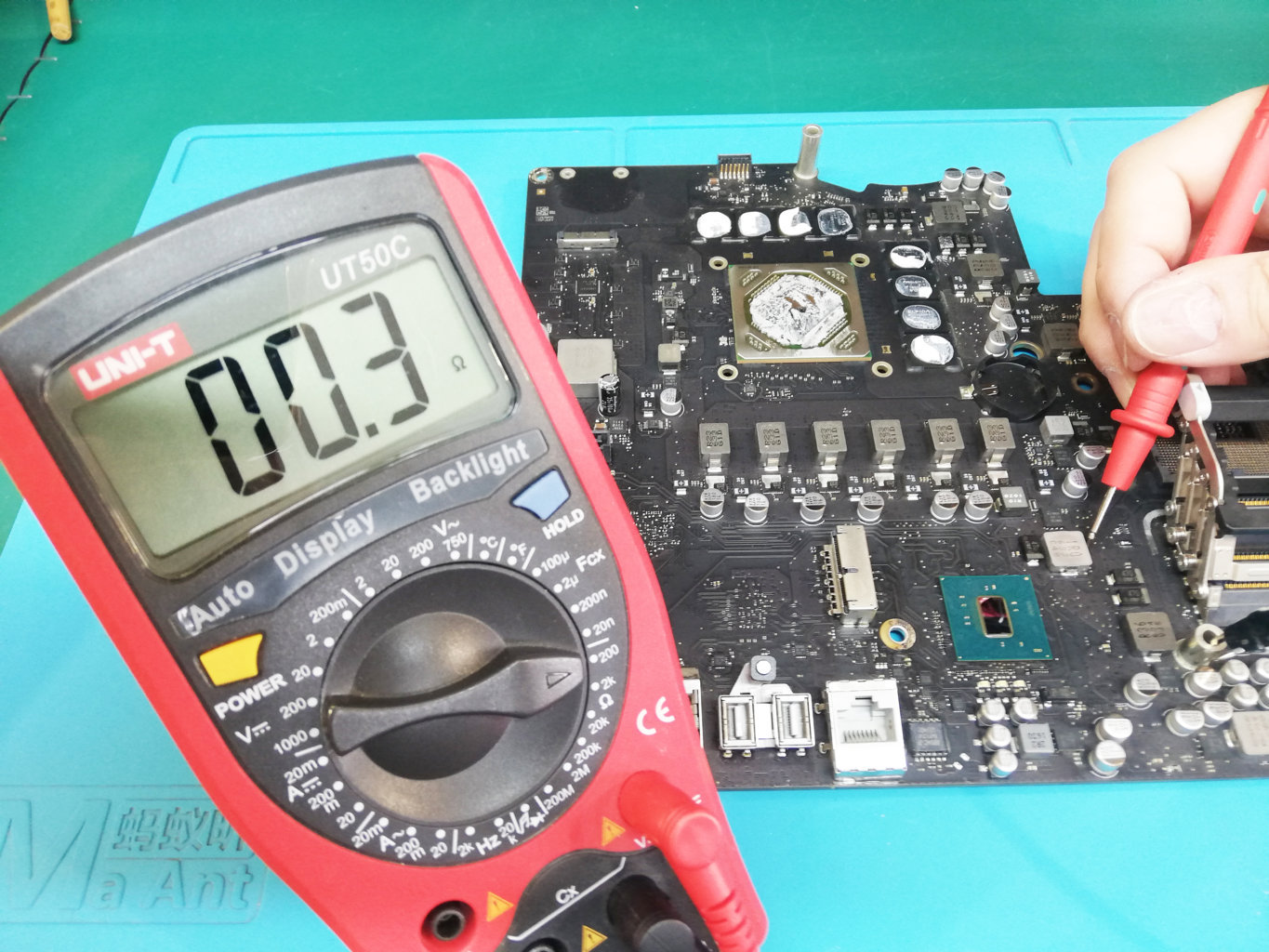

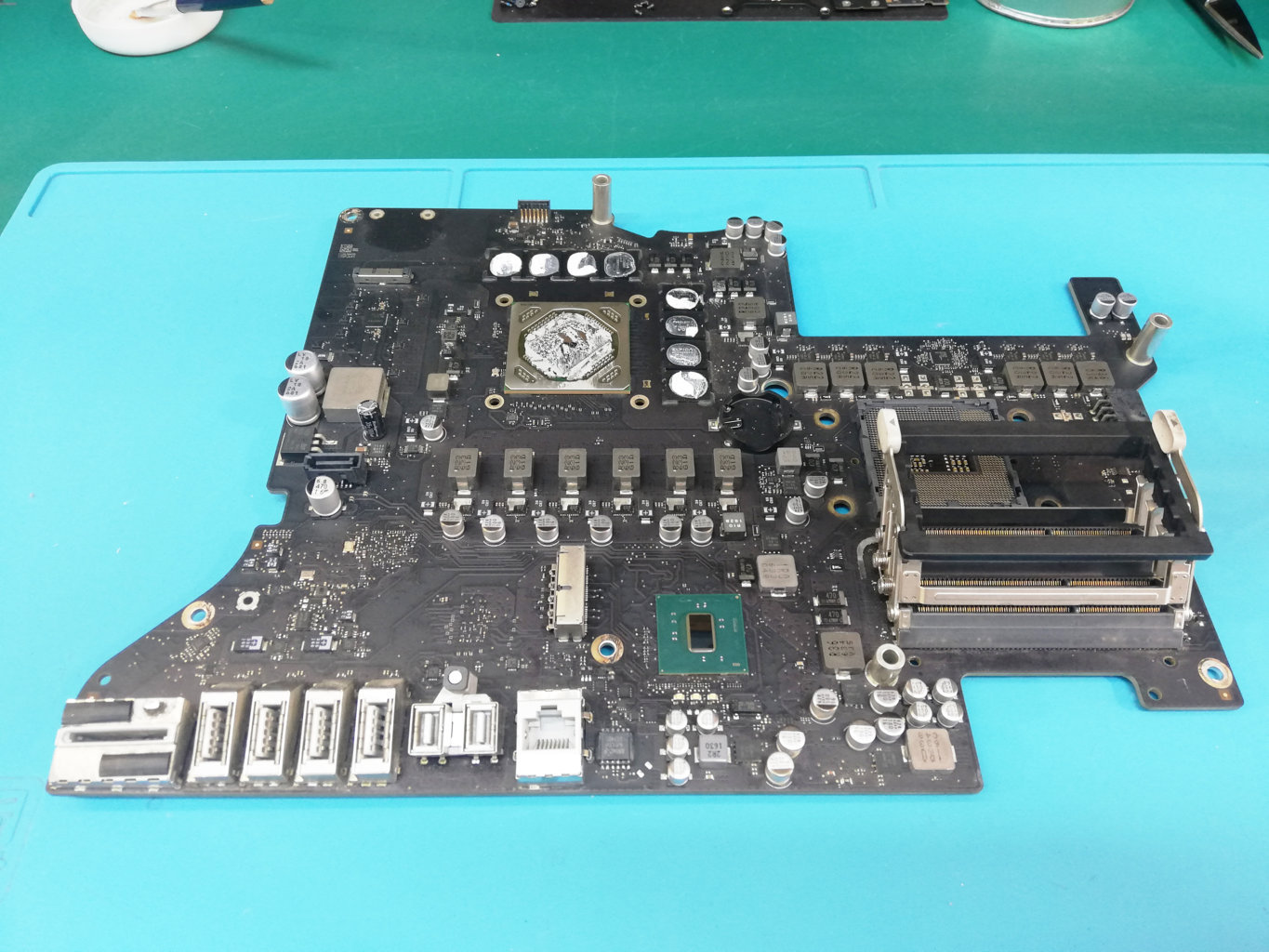

il chipset Intel BGA SR2C9 risultava completamente in corto circuito.
Questo corto netto impediva qualsiasi tipo di avvio dell’iMac.
La riparazione
Per ripristinare il funzionamento è stato necessario eseguire un intervento di reballing avanzato sulla scheda logica, che ha previsto:

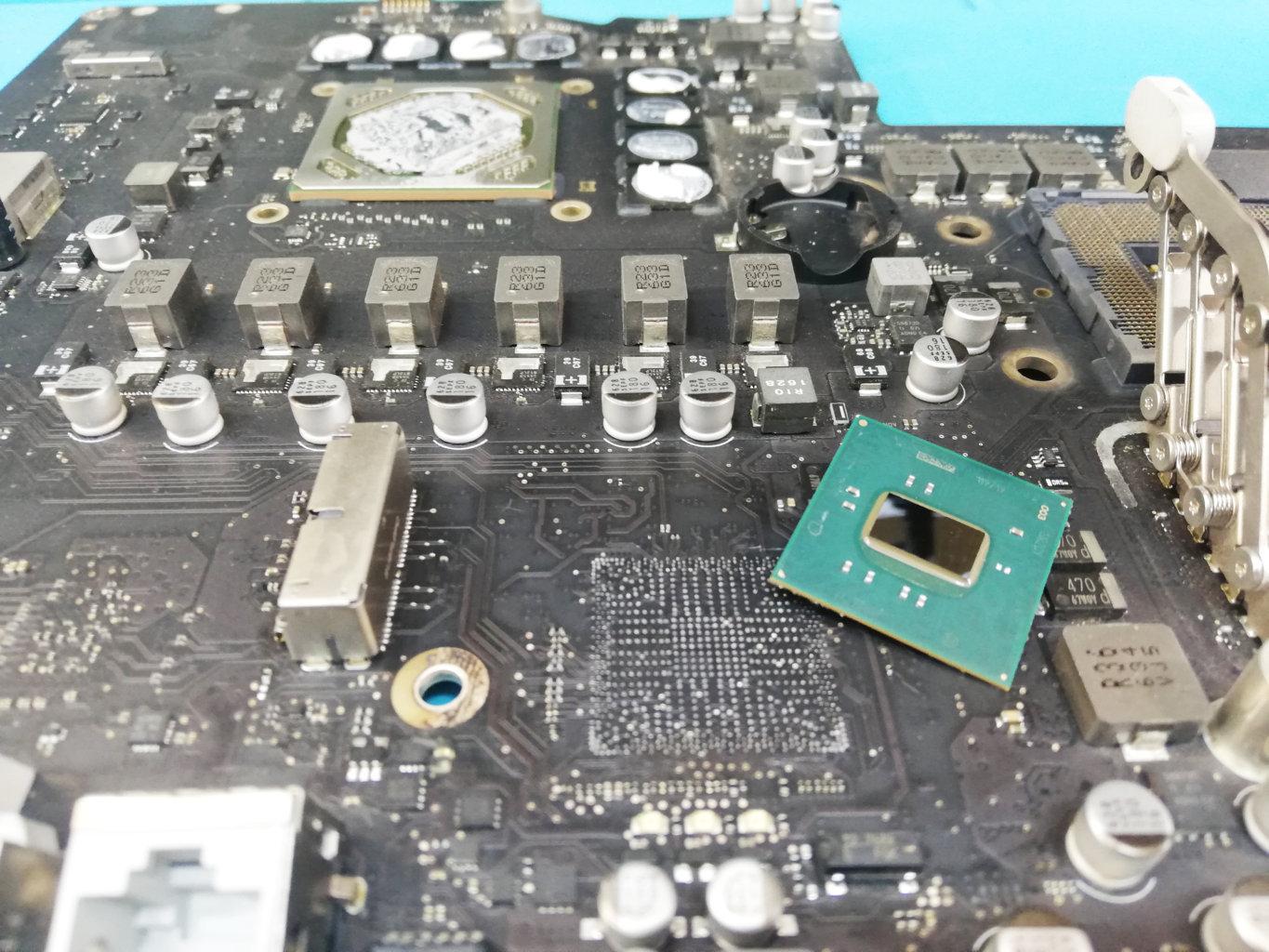

- rimozione del BGA Chipset Intel SR2C9 difettoso

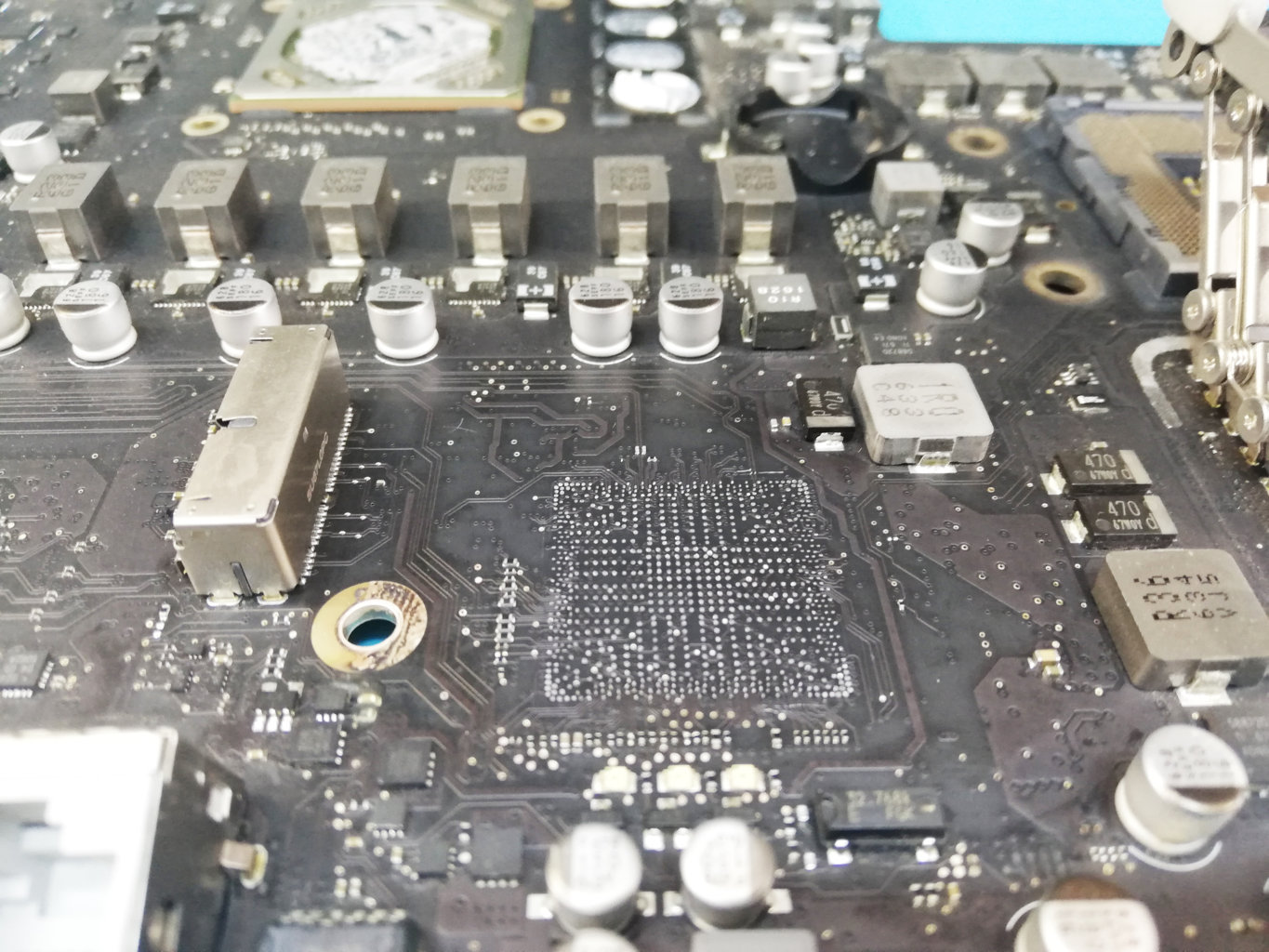

- pulizia accurata delle piazzole

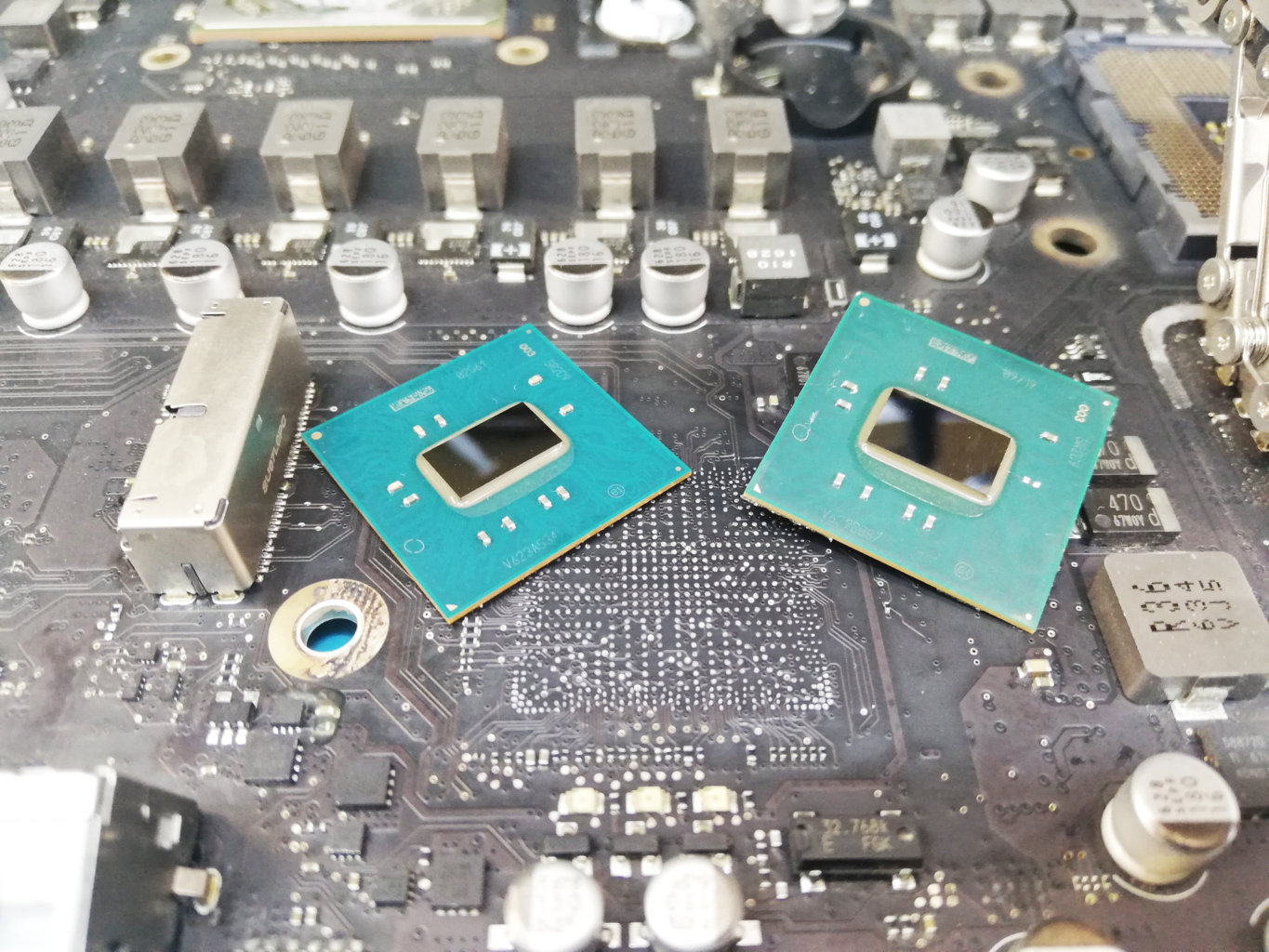

- sostituzione con BGA SR2C9 nuovo
- utilizzo di ball da 0.35 mm PB

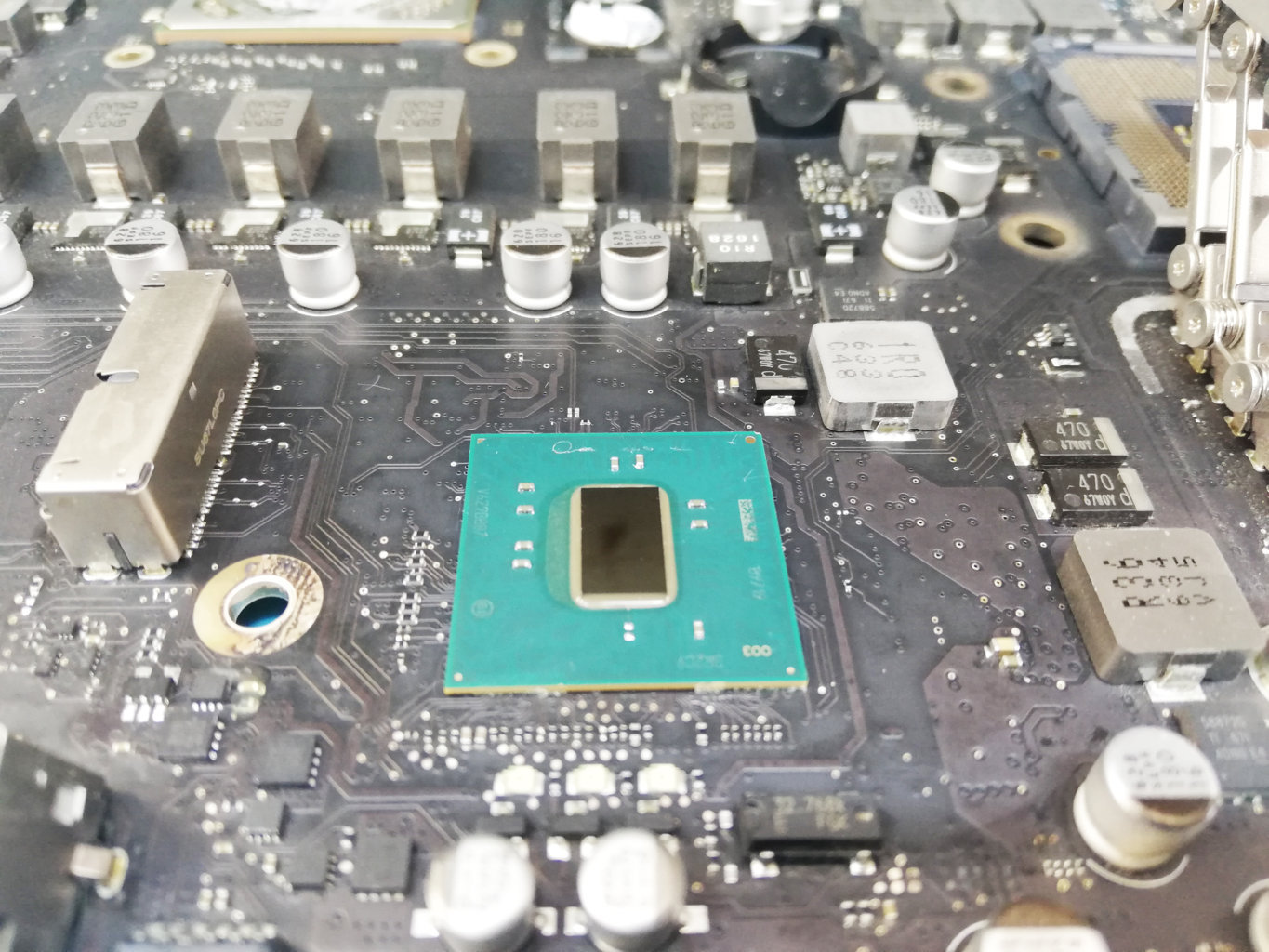

- reinstallazione del chipset con strumentazione professionale
Risultato finale
Dopo la riparazione:

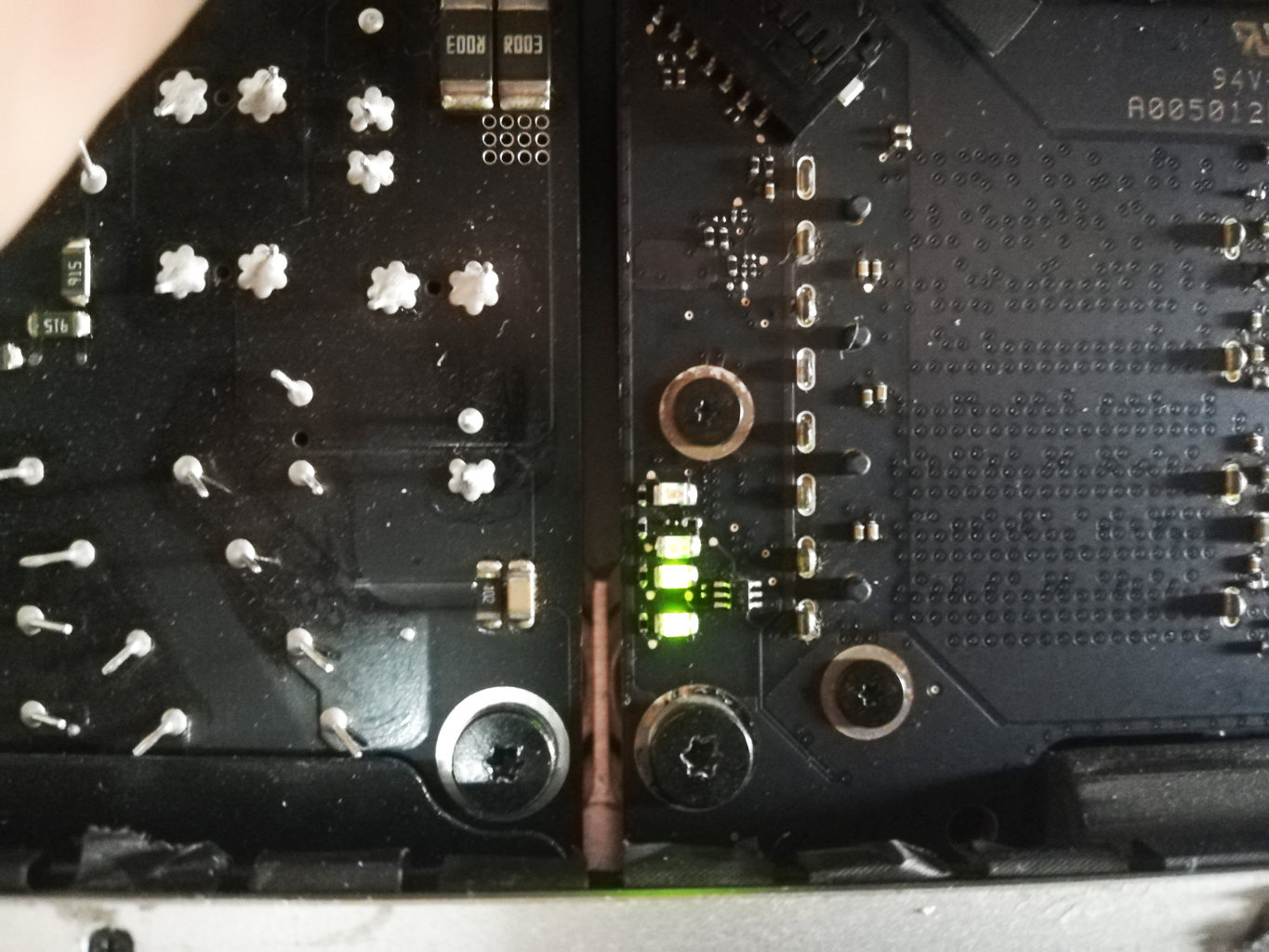

- i LED diagnostici sono tornati ad accendersi correttamente

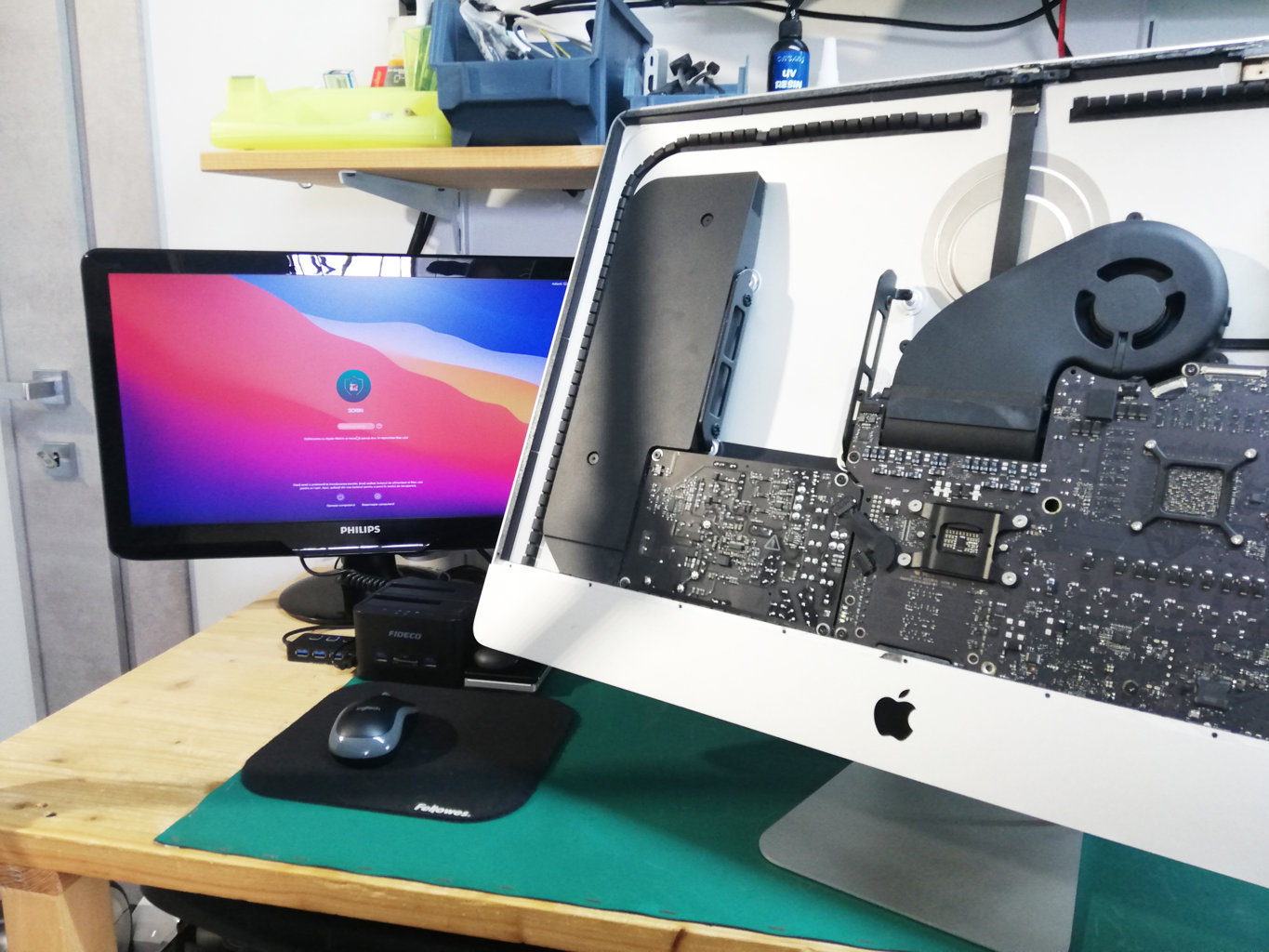

- l’iMac 27″ ha ripreso ad avviarsi senza problemi
- il sistema risulta stabile e perfettamente funzionante
